Schnellbauhalle SBH




  • Technische Beschreibung
    SchnellBauHalle SBH 2600 (Traufhöhe: 2,6 m)



    Konstruktion

    Einfache Montage in kürzester Zeit
    Jederzeit modular im 2,1 m‐Raster in der Länge erweiterbar
    Entwässerung erfolgt einseitig über innenliegende Regenrinnen, die durch HT‐Rohre miteinander verbunden sind und durch die Rückwand nach außen geführt werden
    Best‐Point‐Technologie (Verbindungsverfahren, Zinkschicht wird nicht verletzt).

    Material

    Verzinktes Stahlblech S275 1.0242
    Oberfläche: feuerverzinkt, Schichtdicke min. 10 μm
    Trapezblechdicke: 0,8 mm
    Profildicken: 1,5 bis 3 mm

    OSB-Boden

    OSB/3 Platte zur Verwendung für tragende Zwecke im Feuchtbereich gemäß EN 300
    Plattendicke: 18 mm
    Belastbarkeit: 500 kg/m²
    Vollständig PMDI (formaldehydfrei) verleimt, emissionsarm (E1)
    Schädlingsfreiheit wird garantiert (IPPC‐Standard)
    Europäische Baustoffklassifizierung nach EN 13501‐1: D ‐ s2, d0

    Statik

    Prüffähige Statik nach Eurocode 3

    Schneelast

    Hallenbreite (m) 3 4 5 6 7
    Standard Schneelast (kN/m²) 2,00 1,45 1,10 0,90 0,75

    Windlast

    Alle Windzonen möglich

    Abmaße

    Hallenbreite (m) 3 4 5 6 7
    Breite außen/ innen (mm) 3100/2975 4100/3975 5100/4975 6100/5975 7100/6975
    Länge außen/ innen (mm) 4200/4075, 6300/6175 .... 18900/18775, 21000/20875
    Höhe außen/ innen (mm) 2625/2485 (UK Dach), 2265 (UK Rinne), 2095 (UK Abflussrohr)

    Tür

    2‐flügelig 2,0 x 2,2 m (lichte Maße: 1958 x 2200 mm)
    Einstieghöhe: ca. 105 mm
    Mit Einsteckschloss (nach DIN 18251‐1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Anlieferung

    Zerlegte Anlieferung
    Gabelstapler zum Entladen (mind. Zinkenlänge 1,6 m, 3 t Traglast)


  • Technische Beschreibung
    SchnellBauHalle SBH 3000 (Traufhöhe: 3,0 m)



    Konstruktion

    Einfache Montage in kürzester Zeit
    Jederzeit modular im 2,0 m-Raster in der Länge erweiterbar
    Entwässerung erfolgt einseitig über innenliegende Regenrinnen, die durch HT-Rohre miteinander verbunden sind und durch die Rückwand nach außen geführt werden
    Schutzecken bieten zusätzlichen Anfahrschutz und Stabilität
    Bodenbefestigung wahlweise mit Erdnägeln (ø 25 x 800 mm) oder Schwerlastdübeln (ø 16 mm)
    Best-Point-Technologie (Verbindungsverfahren, Zinkschicht wird nicht verletzt)

    Material

    Verzinktes Stahlblech S275 1.0242
    Oberfläche: feuerverzinkt, Schichtdicke min. 10 μm
    Trapezblechdicke: 0,8 mm
    Profildicken: 1,5 bis 3 mm

    Statik

    Prüffähige Statik nach Eurocode 3

    Schneelast

    Hallenbreite (m) 3 4 5 6 7
    Standard Schneelast (kN/m²) 2,00 1,45 1,10 0,90 0,75

    Windlast

    Alle Windzonen möglich

    Abmaße

    Hallenbreite (m) 3 4 5 6 7
    Breite außen/ innen (mm) 3100/2975 4100/3975 5100/4975 6100/5975 7100/6975
    Länge außen/ innen (mm) 4200/4075, 6300/6175 .... 18900/18775, 21000/20875
    Höhe außen/ innen (mm) 2625/2485 (UK Dach), 2265 (UK Rinne), 2095 (UK Abflussrohr)

    Variante Tor

    Hörmann Decotherm S SB Rolltor 2,6 x 2,5 m (lichte Maße: 2530 x 2500 mm)
    Elektrisch betrieben, Stromanschluss 230 V, Totmannsteuerung, innen betätigt durch Taster,außen betätigt durch Schlüsselschalter
    1-flügelige Nebeneingangstür 1 x 2,2 m (lichte Maße: 958 x 2180 mm)
    Mit Einsteckschloss (nach DIN 18251-1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Variante Tür

    2-flügelig 2,3 x 2,4 m (lichte Maße: 2358 x 2420 mm), schwellenfrei
    2-flügelig 2,6 x 2,7 m (lichte Maße: 2558 x 2720 mm), schwellenfrei
    Mit Einsteckschloss (nach DIN 18251-1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Anlieferung

    Zerlegte Anlieferung
    Gabelstapler zum Entladen (mind. Zinkenlänge 1,6 m, 3 t Traglast)


  • Technische Beschreibung

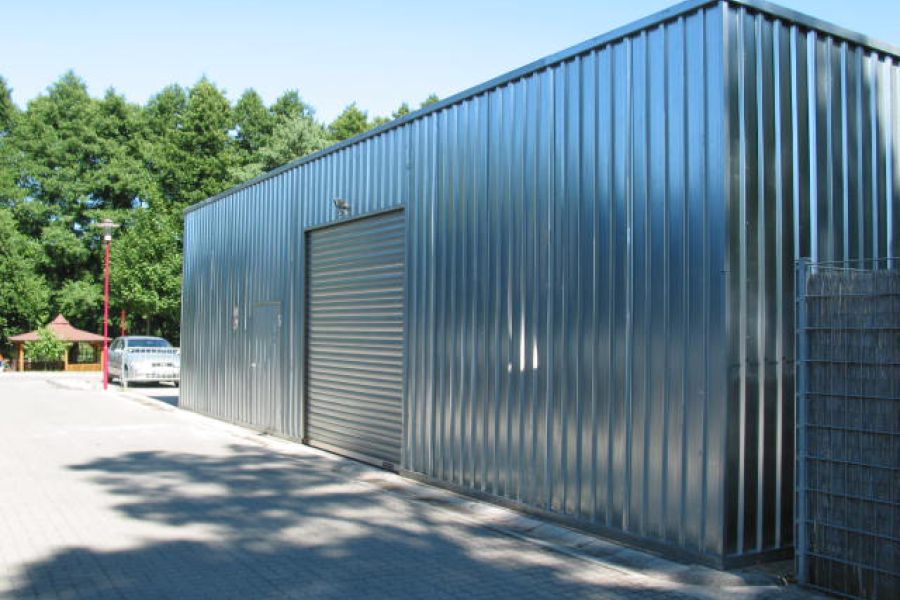

    SchnellBauHalle SBH 4000 (Traufhöhe: 4,0 m)



    Konstruktion

    Einfache Montage in kürzester Zeit
    Jederzeit modular im 2,0 m‐Raster in der Länge erweiterbar
    Entwässerung erfolgt einseitig über innenliegende Regenrinnen, die durch HT-Rohre miteinander verbunden sind und durch die Rückwand nach außen geführt werden
    Schutzecken bieten zusätzlichen Anfahrschutz und Stabilität
    Verstärkung der Wände durch Stützen
    Bodenbefestigung wahlweise mit Erdnägeln (ø 25 x 800 mm) oder Schwerlastdübeln (ø 16 mm)
    Best-Point-Technologie (Verbindungsverfahren, Zinkschicht wird nicht verletzt)

    Material

    Verzinktes Stahlblech S275 1.0242
    Oberfläche: feuerverzinkt, Schichtdicke min. 10 μm
    Trapezblechdicke: 0,8 mm
    Profildicken: 1,5 bis 3 mm

    Statik

    Prüffähige Statik nach Eurocode 3

    Schneelast

    Hallenbreite (m) 4 5 6 7
    Standard Schneelast (kN/m²) 2,00 2,00 1,30 0,95

    Windlast

    Alle Windzonen möglich

    Abmaße

    Hallenbreite (m) 4 5 6 7
    Breite außen/ innen (mm) 4100/3880 5100/4880 6100/5880 7100/6880
    Länge außen/ innen (mm) 4100/3880, 6100/5880.. ..28100/27880, 30100/29880
    Höhe außen/ innen (mm) 4025/3990 (UK Dach), 3770 (UK Rinne), 3600 (UK Abflussrohr)

    Variante Tor

    Hörmann Decotherm S SB Rolltor 3 x 3 m (lichte Maße: 2930 x 3000 mm)
    Elektrisch betrieben, Stromanschluss 230 V, Totmannsteuerung, innen betätigt durch Taster,außen betätigt durch Schlüsselschalter
    1-flügelige Nebeneingangstür 1 x 2,2 m (lichte Maße: 958 x 2180 mm)
    Mit Einsteckschloss (nach DIN 18251-1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Variante Tür

    2-flügelig 2,3 x 2,4 m (lichte Maße: 2358 x 2420 mm), schwellenfrei
    2-flügelig 2,6 x 2,7 m (lichte Maße: 2558 x 2720 mm), schwellenfrei
    Mit Einsteckschloss (nach DIN 18251-1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Anlieferung

    Zerlegte Anlieferung
    Gabelstapler zum Entladen (mind. Zinkenlänge 1,6 m, 3 t Traglast)


  • Technische Beschreibung

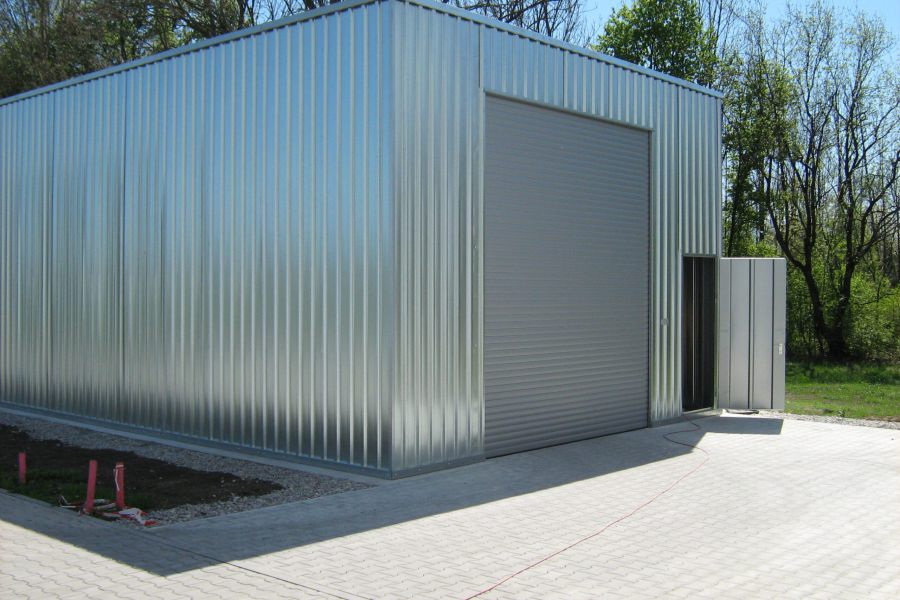

    SchnellBauHalle SBH 4800 (Traufhöhe: 4,8 m)



    Konstruktion

    Einfache Montage in kürzester Zeit
    Jederzeit modular im 2,0 m‐Raster in der Länge erweiterbar
    Entwässerung erfolgt einseitig über innenliegende Regenrinnen, die durch HT-Rohre miteinander verbunden sind und durch die Rückwand nach außen geführt werden
    Schutzecken bieten zusätzlichen Anfahrschutz und Stabilität
    Verstärkung der Wände durch Stützen
    Bodenbefestigung wahlweise mit Erdnägeln (ø 25 x 800 mm) oder Schwerlastdübeln (ø 16 mm)
    Best-Point-Technologie (Verbindungsverfahren, Zinkschicht wird nicht verletzt)

    Material

    Verzinktes Stahlblech S275 1.0242
    Oberfläche: feuerverzinkt, Schichtdicke min. 10 μm
    Trapezblechdicke: 0,8 mm
    Profildicken: 1,5 bis 3 mm

    Statik

    Prüffähige Statik nach Eurocode 3

    Schneelast

    Hallenbreite (m) 5 6 7
    Standard Schneelast (kN/m²) 2,00 1,30 0,95

    Windlast

    Nur Windzonen 1+2 (Binnenland)

    Abmaße

    Hallenbreite (m) 5 6 7
    Breite außen/ innen (mm) 5100/4900 6100/5900 7100/6900
    Länge außen/ innen (mm) 4100/3900, 6100/5900 .... 28100/27900, 30100/29900
    Höhe außen/ innen (mm) 4825/4790 (UK Dach), 4570 (UK Rinne), 4400 (UK Abflussrohr)

    Variante Tor

    Hörmann Decotherm S SB Rolltor 3,6 x 4 m (lichte Maße: 3530 x 4000 mm)
    Elektrisch betrieben, Stromanschluss 230 V, Totmannsteuerung, innen betätigt durch Taster, außen betätigt durch Schlüsselschalter
    1-flügelige Nebeneingangstür 1 x 2,2 m (lichte Maße: 958 x 2180 mm)
    Mit Einsteckschloss (nach DIN 18251-1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Variante Tür

    2-flügelig 2,3 x 2,4 m (lichte Maße: 2358 x 2420 mm), schwellenfrei
    2-flügelig 2,6 x 2,7 m (lichte Maße: 2558 x 2720 mm), schwellenfrei
    Mit Einsteckschloss (nach DIN 18251-1) und Profilzylinder (PZ 25/25), inklusive 3 Schlüssel
    Kurzschild und Türdrückerpaar aus Aluminium

    Anlieferung

    Zerlegte Anlieferung
    Gabelstapler zum Entladen (mind. Zinkenlänge 1,6 m, 3 t Traglast)
